10月と思ったら　少し安心してサボってます

　そろそろまじめに始めないと　・・・・

郵便局で振り込みました
あとは　10月に向かって　お勉強

受験案内　を頂いてきました
　書店に置いてあるんですね

　やはり活字の方が慣れてるのかな　・・・・

　さて　上期　下期　とちらかの選択になるんですが　初めてなので、今回はゆっくりと　下期　
　明日にでも郵便局で振込み　で手続きは　本人確認の写真　パスポートサイズ　1枚

　少しのんびり

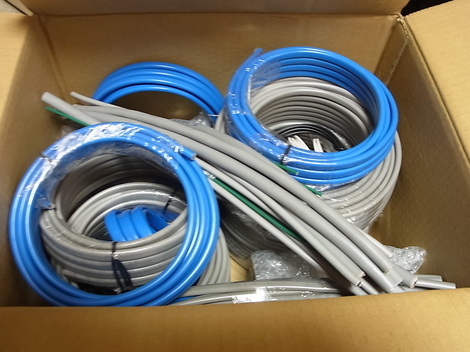

届きました　技能試験用　材料
　殆どが電線ですね　これで3回練習分です　器具は右下に一寸でした
　問題解説書　DVD　と充実していました

　その前に筆記を続けないといけないので、作るのは楽しみなのですがね
　今週には、受験申し込みが始まります
　前期　後期　どうしようか　まだ自信がないで後期かと思案してます

まずは　丸ケーブル　電工ナイフに慣れないと・・・

だいぶ判ってきました
　コンセントの裏にW　ってあるから　ホワイトの白なんて考えてましたが、それなりの理由があったんですね

技能問題もほぼ理解して書けてきました　でも　この記号は??
　黒丸に　R
　四角枠にT　と　R　はて
　　電気の資格とお勉強さん　に
　　http://eleking.net/k21/k21i/k21i-symbol.html

配線図問題が18点　とあっても　記号も配線も判らないとね　
さて　上期で受けてみようか　もう少し学んで下期か　・・・　悩む所です
　材料だけは　セットで頼んでしまいました　(3回分)　

読んでいると　・・・　実技のコツが様々な箇所にあります

寸法だしから　様々な器具　どう対応して線きりがいいのか　筆記ができていないのにね
MEMO　だけはしておかないと

寸法取り
　http://www10.ocn.ne.jp/~denkou/sunpoudorianime.html

ストリッパーの使えない電線があり　電工ナイフを使うのですが　その方法
エコケーブルの外装はぎ取り
　　http://www10.ocn.ne.jp/~denkou/ekogaisouhagitori.html　
VVRの外装はぎ取り
　　http://www10.ocn.ne.jp/~denkou/vvrhagitori.html

ケーブル外装被覆のはぎ取り寸法　・・・　メジャー　は使わなくても出来る
　　http://www10.ocn.ne.jp/~denkou/gaisouhagitorisunpou.html

差込形器具への心線長さについて　・・・　芯線を最初に20mmで剥いておいてから
　　http://www10.ocn.ne.jp/~denkou/sasikomisinsen.html

書き物ばかりだと　作ってみたいものです

と　言っても　問題は線一本だけで配線図　記号　だけ
線を器具などに接続するには　2本は接続しないと使えません

で　複線図　を書かないと出来ないですね　・・・　どう書くのか基本は

試験センターさんから今年の13問が出ているので　これをバッチリすれば良い訳
　　http://www.shiken.or.jp/candidate/pdf/K_H26K.pdf

---

猫電さん　を見てみると　書き方がありました
　複線図と寸法
　　http://nekoden.web.fc2.com/2_proficiency_test/3_multi-line/3_multi-line.html

手順
---
　複線図の書き方
　1.　単線図から器具の配置を決めます。
　　　　　記入用紙、もしくは記入場所にバランス良く記入しましょう。
　2.　電源から各負荷に白線を記入します。
　　　その際にはアウトレットボックスやジョイントボックスの位置で結線のマークを記入します。　
　3.　電源からスイッチとコンセントへ黒線を記入します。
　　　その際にはアウトレットボックスやジョイントボックスの位置で結線のマークを記入します。
　4.　スイッチから目的の負荷（残り）まで黒線を記入します。
　　　他にスイッチがあれば同じ事をします。
　5.　ケーブル寸法を書き込みます。

※わたり線は原則黒色。
※白色→黒色→赤色（その他の色）
この手順に沿って実際に記入をしてゆきたいと思います。
　
----

---

電気の資格とお勉強　さん
　平成26年度　第二種電気工事士技能試験の候補問題の複線図の書き方
　
　　http://eleking.net/k22/k22f-2014/

---

何だか判ったような気がしてきましたが
　白線　黒線　書くとき右左があるんだろうか
　端子って何だ

　3路スイッチ　とか　回路が・・・　判れば成る程なんですけどね
　気が付くと　ショート回路書いてたりしてました。　・・・・　スイッチには白線は入らない　・・
　作る前に　これかけないと間違った配線で　アウト　ですね

かずわん先生の電気工事士技能試験教室　　
　http://www10.ocn.ne.jp/~denkou/home.html

　はは　書かれてました　やっぱりいるんですね
　　最初に白線を書きますが　スイッチに直接つないではいけない　・・・　ショート
　　黒線を　電灯に直接つないではいけない　・・・　つきっぱなし

試験地は　どこなんでしょうね

上期と下期　同じと思ったら、下期は少なくなるそうです
25年度ですが調べてみると

平成25年6月2日（日）実施
第二種電気工事士筆記試験|試験会場地図
　http://www.nexa.co.jp/ecee/130602.html



平成24年7月29日（日）実施
第二種電気工事士上期技能試験
　http://www.nexa.co.jp/ecee/120729.html

---

試験会場地図

平成25年10月5日（土）実施
第二種電気工事士下期筆記試験
　http://www.nexa.co.jp/ecee/ne1005.html

平成25年12月7日（土）実施
第二種電気工事士下期技能試験
　http://www.nexa.co.jp/ecee/1207HAI2.html


受験される方は　8万人近くいるので　凄いですね

技能試験は　まず学科が出来ないと進めません
　と言って実際に試験の回路図を見ても　はて。。。

技能試験の候補問題は　13問　少し複線図が描けるようにまでは知ってかないと

　http://www.shiken.or.jp/index.html


　25年　下期技能試験問題
　　http://www.shiken.or.jp/answer/pdf/167/file_nm01/KB2-A.PDF

　回答
　http://www.shiken.or.jp/answer/pdf/167/file_nm02/K_shimoki_ginou_kaitou.pdf

**
　支給材料　から　様子も判ってないと　線が合わなくなりそう--

---

13問の一つが出る

2014.1.14　平成26年度第二種電気工事士技能試験候補問題の公表について
　http://www.shiken.or.jp/candidate/pdf/K_H26K.pdf

探してみると　複線図　組み立てと参考になる解答がありましたので　メモ

かずわん先生の電気工事士技能試験教室
　・・　13問の複線図　
　http://www10.ocn.ne.jp/~denkou/2syuginoukouhomondai.html

HOZAN　電工試験の虎
　・・　候補問題　1-2　の動画があります
　http://www.hozan.co.jp/denko/

マルバラ企画　さん
　http://www.geocities.jp/spwks280/denko2.html

シーマンさん
　・・　13問　複線図の書き方と解説してます　これは9問目
　http://www.youtube.com/watch?v=TWJjMS1ZjFo

電気の資格とお勉強　さん
　・・　解説　充実してます　一体どんな方が運営されているのか興味
　http://eleking.net/k22/

　過去問　を調べていくと
　　平成22年度第二種電気工事士技能試験（筆記試験免除者対象）の解答　に似たのが
　http://www.shiken.or.jp/answer/pdf/95/file_nm02/H22Kginou%28mennjyosha%29%28kaitou%29.pdf


少し　慣れてきた感じです
記号　図　と初めてだとなかなか　何だから始まります

四角にマル二つ　・・・　換気扇　・・・
団子3兄弟　黒丸3つ　・・・　スイッチ3個　・・・

人様の努力　も参考になりますね
　xr70exc　さん　YOUTUBE から
　　http://www.youtube.com/watch?v=4_453_gL0iw&list=TL8ie2cipyNuxbbFKvAoaoVt0bfuYvPdFU

nawa1049さん
　第二電気工事士・技能試験基本作業
　http://note.chiebukuro.yahoo.co.jp/detail/n123065
　平成２６年度・第二種電気工事士・技能試験・候補問題材料一覧
　http://note.chiebukuro.yahoo.co.jp/detail/n245202
　複線図　途中
　http://note.chiebukuro.yahoo.co.jp/detail/n251019

まずは　道具　・・・　でも実際にやってみないことには何とも言えないですね
ホームセンターでVVF 1.6　2芯　を練習用に1巻き　5mありましたのでいい加減出来そう

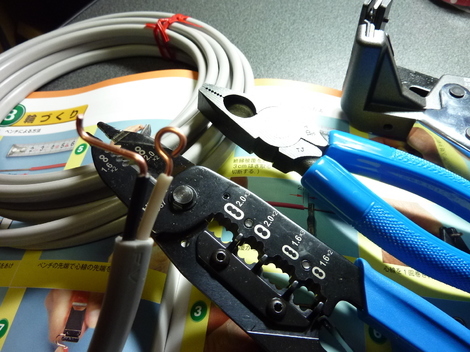

早速　ワッカ作ってみました

作業方法は　猫電さん
　　http://nekoden.web.fc2.com/2_proficiency_test/3_connecting-the-instrument/4_lamp-receptacle/4_lamp-receptacle.html

　ランプレセプタクル　なる器具にねじ止めですが　器具は見当たりませんでした
　もう差込式のものばかりではないかな
　基本の練習なんでしょうね　



一寸長めかな　折り返して切って曲げる
P-957　ラジオペンチだけ使用しましたが　そこそこ良さそう
ランプがないのでここまで　4mmの木ねじはあるのですが　まあいいでしょう
ワイヤーストリッパーもカチカチと一発で綺麗に出来たので　どっちがいいかな
練習あるのみです

ストリッパー

　剥く作業がなかなか　実際に使っていないとピントこないですね

調べてみました
メーカーさんのweb
　ベッセル VA線ストリッパー 3200VA-1
　http://www.vessel.co.jp/info/2013/09/3200va-1.html
　http://www.vessel.co.jp/info/cat/cat_3200VA-1_1309.pdf

なに　芯線に傷をつけない　・・　メーカーさんは昔から知っているので安心　注文しちゃいます
　撚り線で使っていたので、ハンドストリップした時に少し切れるときがあったんですがカチャで一発です

工具屋のプロ　さん
　明日楽発送　☆　送料無料　☆　価格も一番　☆　店舗評価も　☆
　http://item.rakuten.co.jp/mutsuura/10259229/

　ネットって　凄い　amazonさんでも勝てない所があるんだね　と注文してしまいました

　*　調べてみると判ることは　「ベッセル VA線ストリッパー 3200VA-1」で検索
　　最低価格　・・・　と見ていくと　配送料が高い　消費税別　評価は悪い　結局は高いものに
　　とネットの怖さも感じます


一応　メモ
P-957ストリッパーの動画がありました
　工具屋のプロ　さん
　　http://item.rakuten.co.jp/mutsuura/10013453/

猫電さんの説明をもう少し読んでいくと
　ワンアクション　ツーアクション　使い勝手も違う様ですが　はて・・・

MCC ＶＡ線ストリッパ １Ａ
　http://www.mcccorp.co.jp/catalog/densetu/vss/vss1a.htm

学科からどうしようか

まずは　一冊決めた参考書

　猫電さんにあった　一夜漬けのポイント　から判らないところをあぶり出し　過去問で、弱点を見つけていく
　全体の様子が判った所で　細かく学ぶ　・・・　下期試験

次に実技を　暇なときに何度も練習して　公表された１３問を仕上げていく
　
１０ヶ月　あるのでいけるかな

それにしても　記号から作業　判らない事ばかり　だから面白い

----
　一夜漬けからだと、判らないままだめ　やっぱりチャンと理解してから・・　02/09 追記

どんな　工具が良いのか　まとめていきましょう

　試験時間は40分あるのに　あっという間の様です
　効率よく仕上げていくのに　加工するのに　記号と寸法の勝負ですか

hozanさんのwebに
　技能試験　使用工具について　　書かれています
　　http://www.hozan.co.jp/denko/about_tool/

amazonさんの　商品に沢山のコメントが参考になります


選択した工具はセットものにしてしまいました　一通り揃っていて皆さんも使って合格　☆
　HOAN　S-18　電気工事士技能試験セット
　　プラスドライバーＮＯ．２（D-555-100)、
　　マイナスドライバー-5.5（Ｄ-655-100）
　　ペンチ P-43-175
　　ウォーターポンププライヤー P-244
　　圧着工具 P-737
　　VVFストリッパー P-957
　　電工ナイフ Z-682
　　布尺

ドライバー
　差し替えドライバーは効率が落ちるそうです
　ドライバー先が磁石になっているのがいいか　・・・試験対象のパーツが真鍮ネジだと磁石は付きません　さて何だろう　26年度材料セットが発売されてから調べてみましょう

ペンチ
　175mmペンチだと　芯線を12mmに計らないで切れるそうです

ウォーターポンププライヤー
　全長250mmが適している

圧着工具
　指定があるのでそのまま

VVFストリッパー
　前回悩んだ所ですが　これにしました
　合格ゲージを付けて　寸法計る時間の短縮　なるか　?

　　Ｐ-956 を組み合わせているのがありますが　外装剥ぎ取りに　2.0X3芯には使えません
　　http://www.hozan.co.jp/catalog/Wire_strippers/P956.htm
　　Ｐ-957　か確認しましょう
　　http://www.hozan.co.jp/catalog/Wire_strippers/P956.htm
　芯線ストリップはどちらも　2芯

**　どうやらストリッパーの方が良さそうですね
　　　もう少し調べて　みたいと思います　　--02.05.追記

電工ナイフ
　カッターナイフでも良いそうです
　線剥き時間は手間の一つですから　ストリッパーを使う　・・
　もう一つポイントはキズ　なるべく減点は無い方がいいです　手間かけて減点ではね
　何に使うのかと思えばアウトレットボックスに使う　ゴムブッシュに通線用切り込みを入れる為
　

布尺
　セットは　40cmの様です　45cmがあった時があるそうで　オーム社の本では
　ストッパー付き　2mの巻尺が挿絵にありました


えっ　まだ学科に合格してないで実技　・・　汗
まあお堅いこと言わずに　準備しておきましょう

　何度も練習して　道具にも慣れる事が大切ですね

参考書・道具　等　調べると

便利だけど　どうだろう
　VVFストリッパー　比較されていた方がいました

ハイリスクノンリターンさん
　
　VVFケーブルストリッパーの比較
　　http://tealic.blog.shinobi.jp/Entry/1334/

　成る程　電工ナイフ使うのかと思っていたら試験時間も考えると　便利そうな工具も
　シンプルが一番

検索キーは
　VVFストリッパー で画像検索します
----

必要工具は・・・

　電気工事士　工具セットで検索すると　AMAZONさんに・・・

材料は　・・・
　電気工事士 材料　でAMAZONで　検索　・・・何でも揃うんですね

実技の解説は　・・・　YOUTUBE に
　　http://www.youtube.com/watch?v=pHkpj6ifTr8
　

まず最初は　資格試験をまとめているところは

一般財団法人　電気技術者センター　さん
　　http://www.shiken.or.jp/index.html

受験案内は　3月上旬
　手続きは　3月10日　から　4月7日
　費用は　　9300.-　か　9600.-

　
試験日程は　
　　http://www.shiken.or.jp/schedule/index.html

　26年度は　学科　上期　　6月1日　　　下期　10月4日　　受験者　12万人程
　　　　　　　　技能試験　　　12月6日　　　　　　　　　　　　　　受験者　7万人程　合格者は　5万人程
　　　http://www.shiken.or.jp/schedule/pdf/H26nittei.pdf

　これから始めると　10月の後期がよさそうですね
　申し込み手続きは年1回の様なので　忘れずに
