宇宙モノ密集。








宇宙モノ。







この、TB2格納庫の雰囲気を残す大胆なモデル化、センスが大好きです。

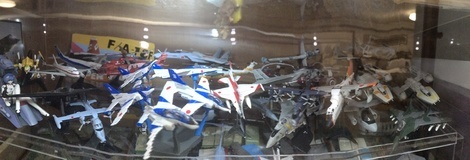

空モノ密集。

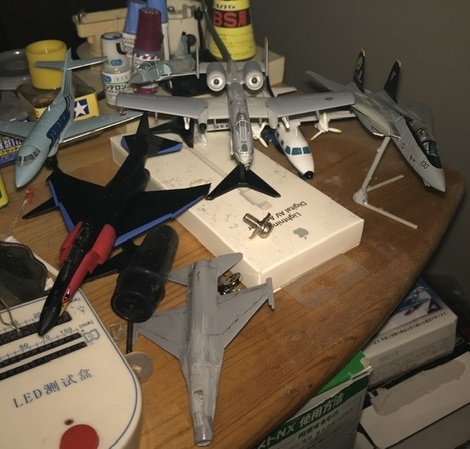

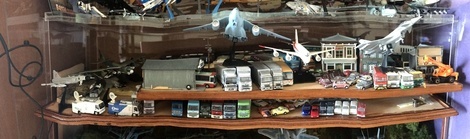

混沌のフロア。本来は地上モノだったのに、、、

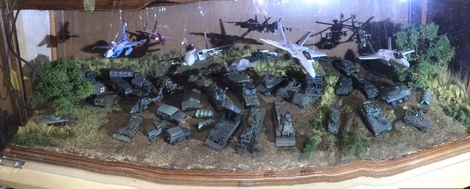

今のところ、我が家唯一最大のジオラマ。


新居。照明が緑LED。。。。

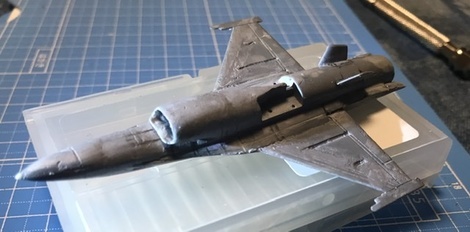

練習もかねて、
主翼から筋の彫りし直し、始めてみました。

胴体の筋は、
まだまだ何か素人に優しいガイドの工夫が必要そうです。

でも、うーん、まだまだ筋入れ以前の状態ですね、、、、

キャノピーの準備も。

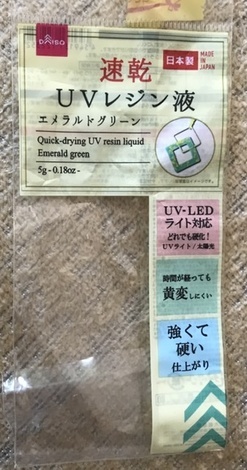

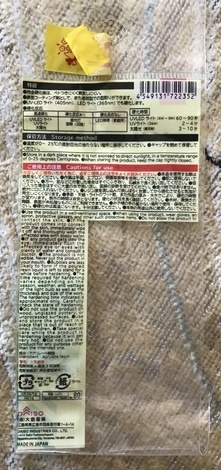

ダイソーで、
間違ってエメラルドグリーンのUV硬化樹脂をかってしまった。。。
透明か、あればアンバー、ですよね。

むかしの使った樹脂と同じ感覚で
薄曇りのベランダで作業。。。

半型に樹脂を入れて、、
なんか粘っこいな、と思いつつ、
もう一方を重ねるとうまく合わない、、、
あれ、っと思ってもしやと思ったら、
もう硬化してました。。。。
あっという間に硬化してしまいました。
なんと速硬化！

暗がりでセットしてからやり直しましたが、
1分もかからず30秒くらいで硬化してしまいます。
袋の説明よりも数倍早いです。

ま、カッチっとさせるには、型から出してもうしばらく紫外線に晒す方が良さそうです。

キャノピー10個はキツそうな容量でした。


もう少し詳細の仕上げしないと、、、

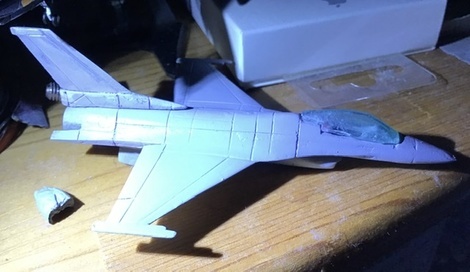

なんとかここまで、、、ぺったんこキャノピーでなくなっただけでも、よし、です。


もはや原型の面影はない？？^^;

スジ彫りに地道にかかれそうです。



うーん、筋の荒が、ムラが、、、、

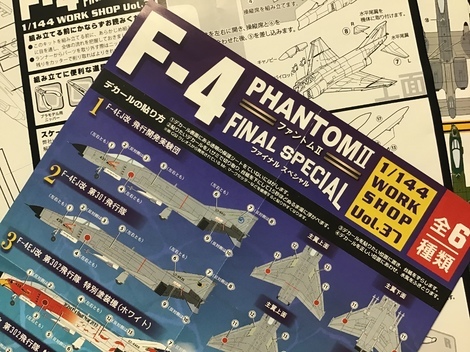

黒いF-4ができてしまうと、対の白いF-4が欲しくなります。

で、開けてみると、、、、

う、エンジンタービンラインの赤線が、、、、
(　ﾟдﾟ)

うーん、作戦を立てないと、、、、

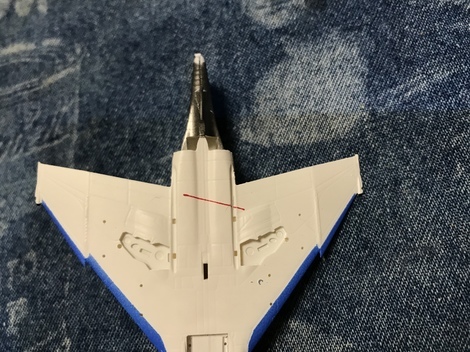

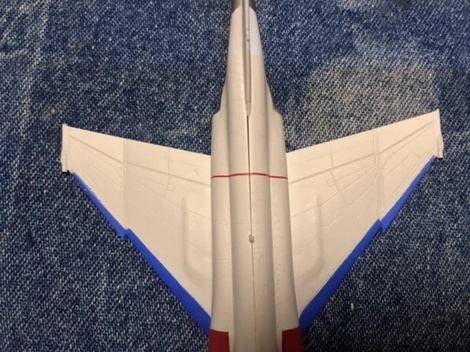

なんと、どういう仕組みか知らんけど、みごとに無茶苦茶。。。。


上面もいがんでます、、、、

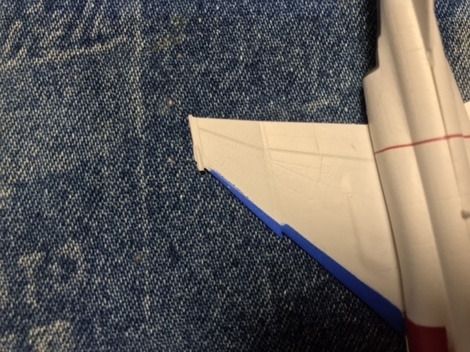

ドッグツースと外翼翼端のブルーも。翼端のバリは両翼とも、、、、


やっぱり境界層除去板パーツは、ウネウネ。


テイルのステン部分の塗装も大盤振る舞い？(^^;;

というわけで、
これは結構ハズレかも。

でも、パイロットは3人いました(^◇^;)


コロナ向けな一品です、、、、、

でも、綺麗な塗装は、タンポ印刷とか聞いたことはありますが、
このラインもそうなんでしょうか？
人手？機械？
機械なら不具合なんでしょうが、
人手なら、担当者の品格ですよね。

タンポ印刷。
調べてみよっと。

参照
http://www.original-pad-print.com/about/
https://m.youtube.com/watch?v=o4TKTwpMUbE

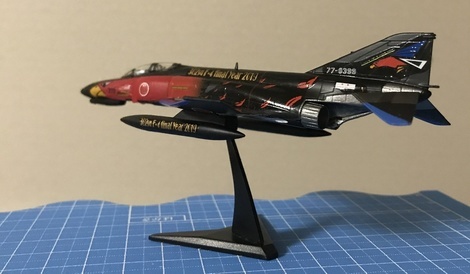

エフトイズのF-4EJ改記念塗装機。

まだ途中ですが、
いらんことして、
いろいろ失敗味ありますが、、、
(^◇^;)

一応、ほぼ完成。

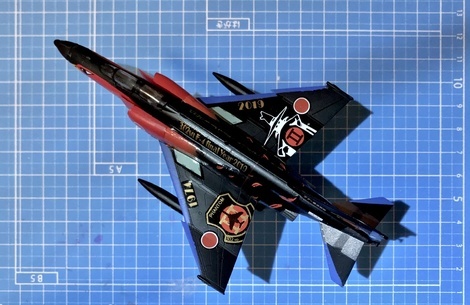

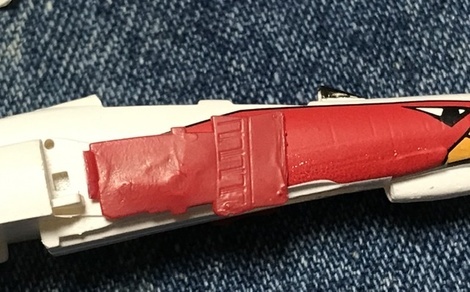

Top View。千歳から引っ越してきた302飛行隊のF-4EJ運用年1974年〜2019 年をマーク。


オジロワシ部隊マークは、三沢に引っ越してF-35では派手目のカラーではなくなってしまいました。小さいグレーのマーキングを引き継ぐのかどうだか、ちょっと気になるところです。。

初級者のくせに、
模型の形をいじってしまうと、
どうしてもスジが消えてしまうことがあります。

初級者がつい手を出す安い模型や、
競争相手もない珍しい模型も、
凸モールドだったりして、
そのまま見ないことにして組み立てたり、とか。

　　　キレイに簡単にスジ彫りする。

それはきっと、妄想です。
今のところは。

いろいろ見ても、
スジ彫りは、

　　　忍耐と丁寧、

のようです。

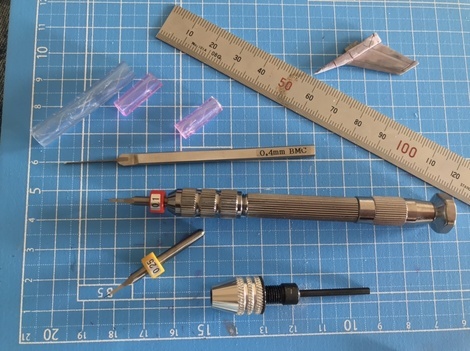

スジ彫り用のタガネが販売されていますが、
確かに、矩形断面でスジを彫るのは理にかなってるように思います。

超硬合金製のバイトが出回ってますが、
機械加工用刃物と一緒で、
超硬合金は堅くて摩耗に強い分、
粘りもなくてちょこんと当てればきっと欠けます。

でも、いろんな種類の幅が出ているので、
1、2種、有れば、気持ち的には満足かも。

1/144の航空機程度の大きさなら、
0.25 mm
が個人的には使いやすいです。
0.1 mm (橙色)だと、ケガキ針と変わらず、
ひかかっらり、細すぎたりで、
細かな線まで書かないといけない気分になります。

0.4 mm (平柄)になると、同じ1/144でも、
ガンプラのような、外部装甲の隙間ならまだしも、
航空機パネルの継ぎ目には太すぎます。

0.2 mm だと二倍だけどすこし寂しい。
0.3 mm だと、太すぎる気がする。

ということです。

で、わたしは個人的には、

　　　0.25 mm(黄色) 。

いいサイズ、発売してくれています。
ヽ(*´∀｀)

多分メーカーの差異は、素人には大差ないかと。
柄がついてるものも便利ですが、
持ちやすいピンバイスが使えるものも魅力です。
平べったい柄がついてるものは、
刃先の向きがわかるので便利とも言えます。
専用のホルダーも売られているようです。

ま、それはお好み、ですね。

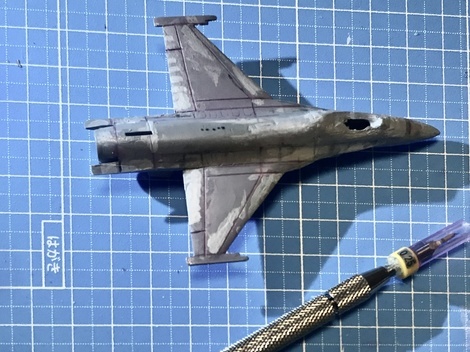

0.25 mm だとこんな感じです。。。

新型コロナシリーズ。

混迷のアカデミーから気分転換に、エフトイズ、です。

今なお、新製品販売してる食玩航空機は、
もう、ほぼ、エフトイズ(アンド、プラッツ)さんくらいでしょうか？

ちょと持った感じ、テイルヘビーになりそうだったので、
ガン玉6号をラシペンで潰して2 個ノーズコーン内に挿入。
ちゃんとスペース作ってくれてるところにも感謝です。

胴体は、外すと後々面倒なので、
コクピット前を少しこじ開けてもう一個挿入。

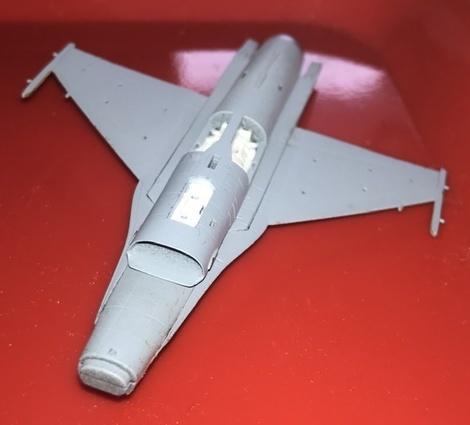

底面の中胴、後胴の上下分割は、
主翼付け根から尾部までの形状が綺麗に出るパーティングですね。


ガン玉二個挿入ー。


パーティングラインがなかなかいいです、個人的には。。。

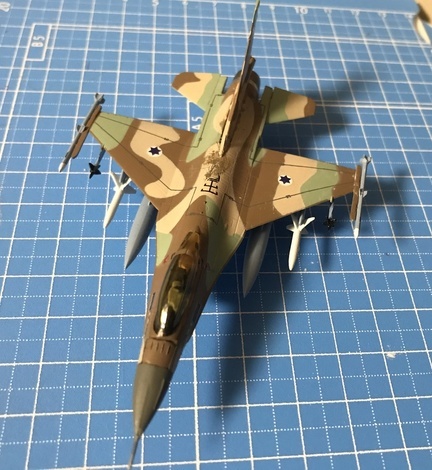

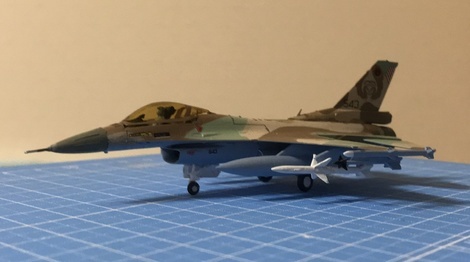

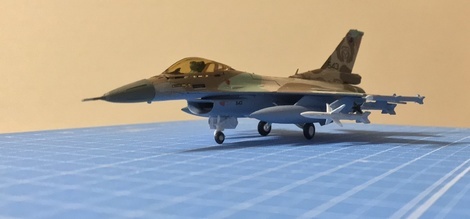

イスラエル空軍仕様。兵装も満載。


F-16は、どのモデルも主脚が難しい、、、、、(ノ_＜)


Vスタビに手間取ってたら、、、上面の塗装ガァ、、、、(/ _ ; )

さて、新型コロナ集中模型月間も中盤。

倉庫“化”部屋から発掘してきた

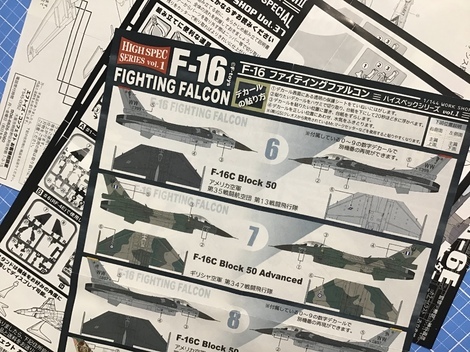

エフトイズ ハイスペックシリーズ Vol.1 F-16

とちょっと比べてみました。
スピードブレーキやH. スタビ付近の後胴あたりは、
ちょっとヒップ盛りすぎたかなくらいの感はありますが、
ヒップはパンッとしてる方がいいんでOKそうです。
側面張り出しの側面形状もほぼおんなじ感じ。

中道付近の、特にフラッペロン付け根の形状は、
解釈に差異がありそうですね。
エフトイズさんは連続的に変化、
そりゃ、段差がない方が当たり前そうですよね。


逆に中胴前部から前胴は、
ちょっと喉元のボリューム不足？
先端下部のR不足？
感はありますが、かなりいいとこまで来てるようです。

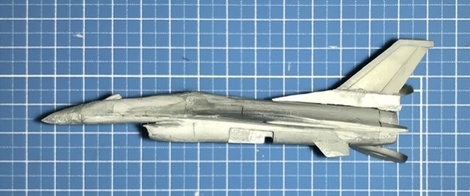

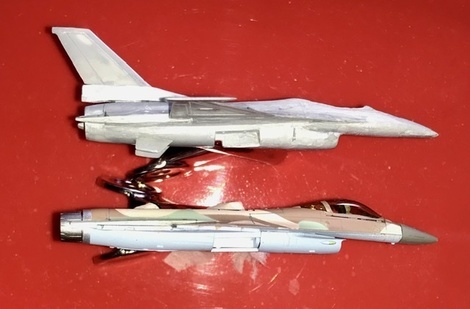

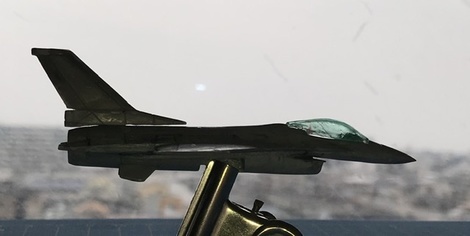

側面比較。当初よりかなりボリュームアップしてます、、、、

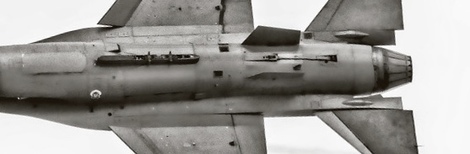

底面の参考写真。

先の大阪万博が終わったころに開発設計が始まったF-16 は、当初の設計思想が功を奏してか、改修がよく行われているようで、内部は大幅に近代化されていて、それが舵面や脚、アンテナという外装に影響しているそうです。ま、CFT付けた時点でかなりイメージが変わっちゃいましたが・・・
したがって、いまは、オリジナルの F-16A の高画質写真を見つけるのはかなり困難かも。．．

H.スタビと V.スタビ。

前者（H/S）はCから大きさが大きくなったのはわかったものの、
対地攻撃に端を発する引き起こし不足改善策なので、
結局、AもBも、退役してないものは大きいスタビライザーフィンに換装(block 20 適用)されていったようです。

後者は、やっぱりC 開発中のころから拡張されたようです。

というわけで、アカデミーのこれら2種のフィンは、
形状はそれほど悪くはないものの、
特に水平尾翼の位置は、
フィンのコード長が短いのに、
大きくなったフィンと同じようにスピードブレーキより後縁が出っぱってる、
やはりちょっと（けっこう）後ろ過ぎたようです。
後縁コーナーカットがないのは、初期形状としてセーフだったんですね。

さてさて、どう仕上げたらええんでしょう？

キャノピーとその周りの形作りも課題です、、、


ちなみに、block number はF-16全タイプの通算のようです。
block number は、
A/B : 1, 5, 10, 20. (すべての機体は20にアップグレード済み)
C/D : (25), 30/32, 40/42, 50/52.
E/F : 60 (based on 50)
IN : 70/72 インド用 (based on 60)
V : 70/72 新造および既存機アップグレード

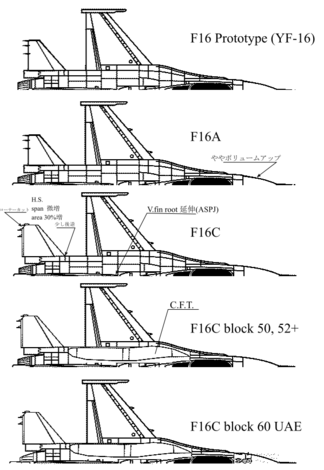

外見上の大きな変化は、
A Block 15 以降でH/S 大型化。V/S基部後端にドラッグシュート格納対応。
C Block 50 でコクピット前に4つのIFF機器用レーダーアンテナが追加、
C Block 60はエンジングレードアップでノズルが延長し変更になっているようです。

せっかく作ったけど圧縮されてぼけぼけ、、、、^^;;
でも、個人的には整理できました。。。^^

Vスタビも、基台部分を延長。
そっか、これで雰囲気が出てきました。
Hスタビも結局分離。

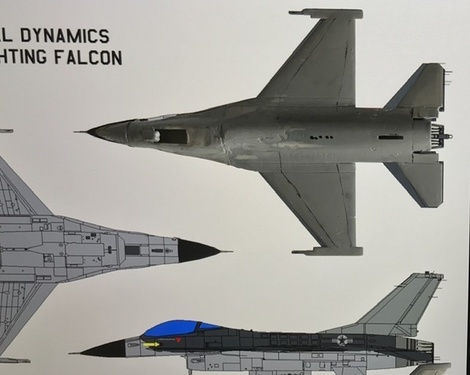

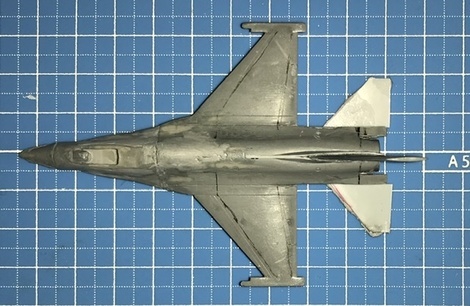

図面と照らし合わせると、長さ方向に3割くらい短くって
ウエストが長いのでなんか寸胴な印象になってたようです。

でも、こうなったのは配備3年後のblock 15 以降で、
Vスタビの基部がより長く分厚くなったのも同様のような感じです。
それ以前はこの模型が正しそうです。



とりあえずイメージの確認。
空中給油高のすぐ後ろまで、基部を延長。


block 10 までは原型で良かったみたいですが、15以降の方がグラマラスで好きです。

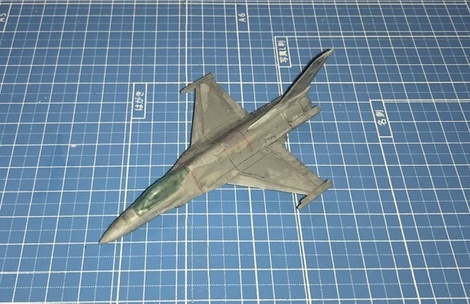

なんとなく平面形も雰囲気が出そうです。

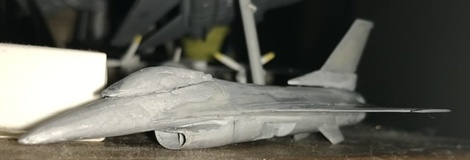

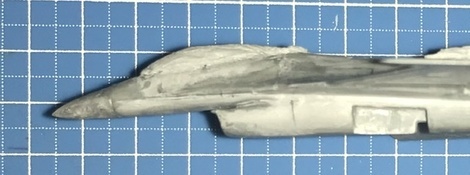

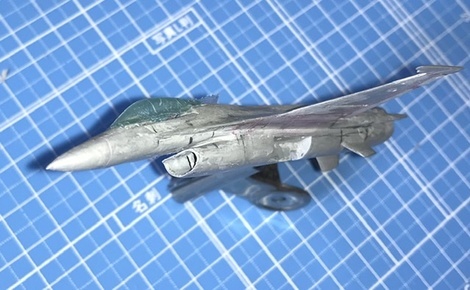

キャノピーもちょっと形作りはじめました。このあとさらに中央付近に盛って、元の三倍くらいの高さになりました。
